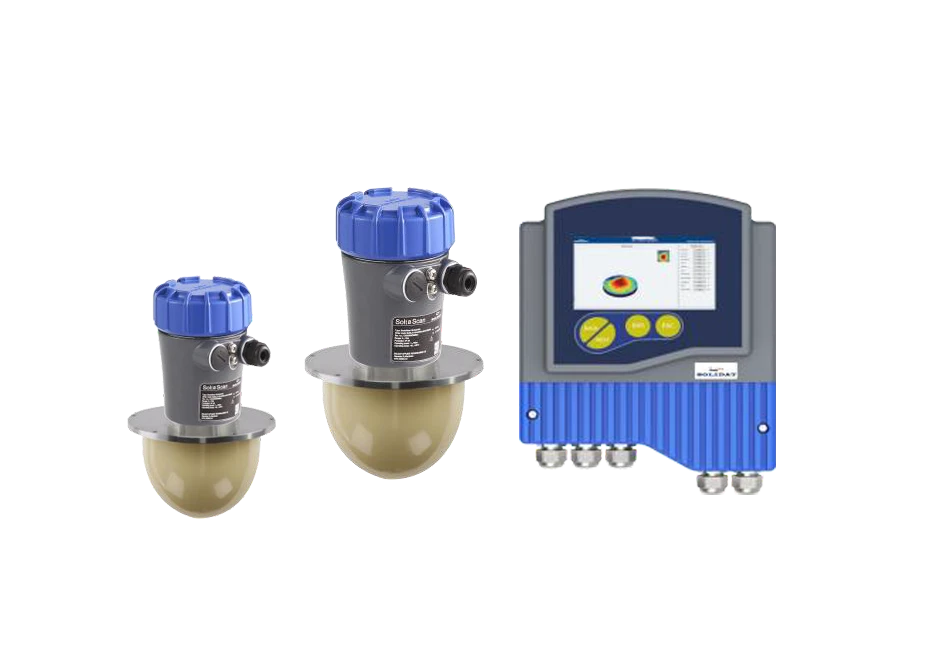

SLDL53-30 Серия за бързо сканиране
SLDL53-30 Fast Scan Series Soltascan3D Радарен нивомер на обема
- представяне на продукта
Solidat Applied Technologies Ltd. е един от водещите производители и доставчици на sldl53-30 серии за бързо сканиране в Китай, също така поддържа персонализирано обслужване. Моля, не се колебайте да закупите висококачествени продукти на склад тук и да получите оферта от нашата фабрика. Предлагат се добро обслужване и разумна цена.
SLDL53-30 Серия за бързо сканиране
Soltascan3D радарен измервател на нивото на звука
Принцип на работа
Радарният инструмент за измерване на ниво и обем SLDL53-30 Soltascan3D използва терагерцови радарни вълни за извършване на пространствено панорамно сканиране с висока-резолюция 360 градуса. Използвайки подход за паралелно радарно сканиране, той поддържа координирана работа на до 255 устройства. Интегрирайки технологии като съединяване на облаци от точки, AI, машинно обучение и 3D моделиране, инструментът предава сканираните данни към периферен сървър, където се използват специални алгоритми за обработка на данни, прецизно напасване и премахване на шума. Това позволява бързо и точно придобиване на триизмерна информация за материала, генериране на визуализирани 3D изображения, докато се изчисляват параметри като ниво на материала, обем и тегло. След това резултатите от измерванията се споделят чрез Industrial IoT, което позволява едновременен достъп през множество терминали; DCS може директно да извлича както резултатите от измерването, така и 3D визуализациите.
Характеристики на продукта
- Непрекъснато без{1}}контактно измерване
- Не се влияе от фактори на околната среда като температура, налягане, влажност или прах.
- Може да измерва повърхността на неправилни прахове или твърди материали.
- Възможност за откриване на формата на върха и основата на конуса, както и натрупването на материал по страничните стени.
- Предоставете данни за минимално, максимално и средно разстояние
- Може да работи надеждно в изключително прашна среда.
- Постигнете високо-прецизно изчисляване на капацитета на силоза.
- Поддържа протоколи, включително 4–20 mA, HART, PA, FF, Modbus, TCP/IP, AUTBUS, Ethernet-APL и други.
- Обхватът на измерване се простира до 300 метра, като поддържа комбинирано сканиране на множество устройства.
- Разполага със само-функция за самопочистване, изискваща минимална поддръжка.
Технически параметър
| Характеристики на измерване | |
|---|---|
| Честота на измерване | 120GHz~140GHz |
| Обхват на сканиране | 300 m @ 360 градуса хоризонтално покритие, 110 градуса вертикално покритие; поддържа много-конфигурация на единици |
| Без{0}}компонентен материал | |
| Хъл | -Боядисани със спрей алуминиеви-отлети компоненти |
| Прозорец за наблюдение на външната обвивка | Поликарбонат |
| Антена | PTFE+PEEK |
| Фланец | 316 неръждаема стомана |
| Насипен фактор | |
| Обем на радар | 325295295 мм |
| Размер на контролера | 285211104 мм |
| Тегло | 6,6 кг+3 кг |
| Изходна форма | |
| Изходен сигнал | 4-20 mA, HART, PA, FF, Modbus, TCP/IP, Autobus, Ethernet-APL – по избор |
| Коефициент на разделителна способност | 1 мм |
| 4–20 mA сигнал за повреда | Токов изход непроменен, 22 mA > 3,6 mA (регулируем) |
| 4–20 mA ограничение на тока | 22 mA |
| 4–20 mA изходно натоварване | Максимум 500 ома |
| Състояние на околната среда | |
| Температура на околната среда / съхранение / транспортиране | Стандартен тип −40→+185 градуса F (−40–85 градуса); Висок-температурен тип −40→+356 градуса F (−40–180 градуса) |
| Относителна влажност | 20% до 85% |
| Височина | 16 400 фута (5 000 м) |
| Условия на процеса | |
| Налягане на контейнера | -0,2–3 bar (−2,9–41,5 psi или −20–100 kPa) |
| Температура на процеса | |
| Температура на процеса (измерена на интерфейса на процеса) | Стандартен тип −40→+185 градуса F (−40–85 градуса); Висок-температурен тип −40→+356 градуса F (−40–180 градуса) |
| Устойчивост на вибрации | 5–500 Hz, 5 g (оси X/Y/Z) @ GB/T 2423.10/ IEC 60068-2-6 |
| Мехатронни данни | |
| Вход за кабел / Щепсел | 1×M20×1,5 вход за кабел (съвместим кабел) 1×M20×1,5 Сляпо блокиране Или 2×1/2 NPT вход за кабел |
| Панел на дисплея | |
| Екран на дисплея | 4 реда х 20 знака |
| Контролер | 4 ключа |
| Нива на защита | IP67 |
| Източник | |
| Сервизно напрежение | 20–32 VDC, 110 VAC или 220 VDC |
| Разсейване на мощността | Макс. 1,5 W при 24 VDC |
| Електрически защитни мерки | |
| Електрическа защита | Клас на защита IP67 в съответствие със стандарт IEC60529 |
